在電子制造業中，PCB（Printed Circuit Board，即印刷電路板）是至關重要的組成部分。為了確保PCB板的制造質量和生產效率，正確的文件準備是必不可少的。本文將詳細解釋生產PCB板所需的主要文件格式及其作用。

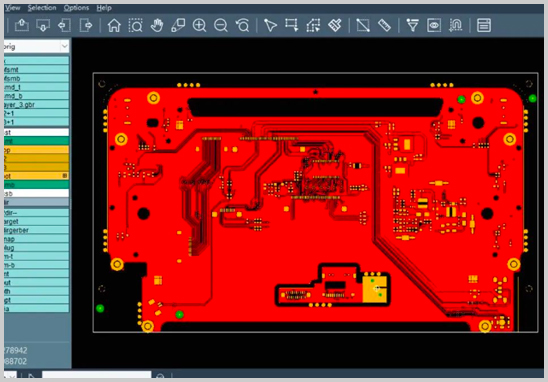

1. Gerber文件

- 作用：Gerber文件是描述PCB板各層圖像信息的標準格式。它包含了電路板的走線層、阻焊層、絲印層等圖形數據，以及鉆孔、銑削等機械加工信息。

- 優勢：高度兼容性和穩定性，適用于大多數PCB制造流程。

2. 鉆孔文件

- 作用：描述PCB板上孔洞位置、大小和數量的文件，分為NC Drill和Excellon文件兩種類型。

- 優勢：確保鉆孔的準確性和精度，是PCB制造過程中的關鍵步驟之一。

3. ODB++文件

- 作用：開放數據庫格式，包含了豐富的設計信息，如元件庫、網絡表、設計規則等。

- 優勢：保留了原始設計數據，具有更高的靈活性和可擴展性。

4. IPC-2581文件

- 作用：由IPC制定的標準文件格式，描述PCB板的制造信息。

- 優勢：統一的標準和規范，便于不同廠商之間的數據交換和共享。

5. DXF/DWG文件

- 作用：描述PCB板的外形輪廓和尺寸信息。

- 優勢：適用于簡單的單層板或機械加工場合。

綜上所述，生產PCB板所需的文件格式包括Gerber文件、鉆孔文件、ODB++文件、IPC-2581文件和DXF/DWG文件等。每種文件格式都有其獨特的應用場景和優勢，PCB生產廠家需要根據具體需求選擇合適的文件格式進行加工制造，以確保產品質量和生產效率的提升。隨著電子制造技術的不斷發展，未來可能會出現更多新型的文件格式，為PCB行業帶來更多的發展機遇。
