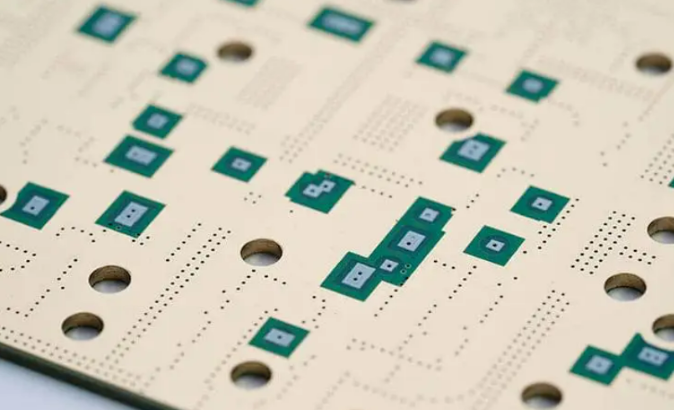

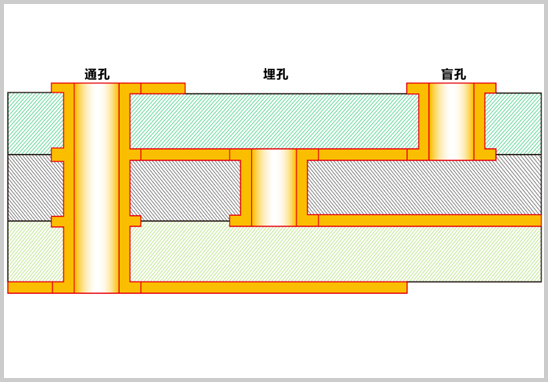

在印制線路板（PCB）設計和制造中，通孔、盲孔和埋孔是連接不同層面的關鍵要素。它們在PCB設計和制造過程中扮演著不同的角色，了解它們的區別和特點對于確保PCB的質量和性能至關重要。

1. 通孔（Through Hole）

通孔是穿過整個PCB的孔，從頂層一直打通到底層。通孔的制造工藝成熟、成本低，因此在傳統PCB設計中被廣泛使用。它通常用于將元件的引腳與PCB的另一面連接起來，或者在多層板中實現不同層之間的導通。

制造工藝： 通孔通常是通過鉆孔機在PCB上直接鉆出來的，孔徑相對較大，可以在孔內壁上形成一層導電的金屬鍍層，從而實現不同層之間的電氣連接。

應用場景： 通孔多用于插件元件的安裝，例如電阻、電容、電感等需要通過引腳插入PCB進行焊接的元件。在多層PCB中，通孔也常用于實現不同信號層之間的連接。

設計考慮： 在設計通孔時，需要考慮孔徑大小、孔的位置布局以及孔的金屬化處理等因素，以確保良好的焊接質量和電氣連接。

2. 盲孔（Blind Hole）

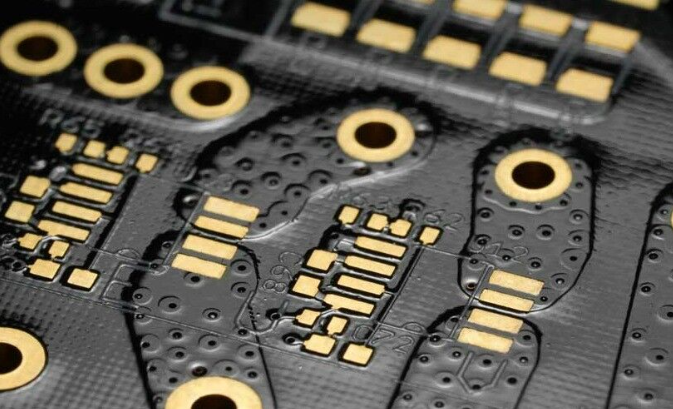

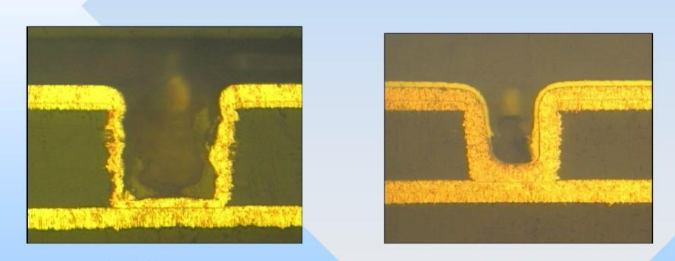

盲孔是只連接PCB表面層和內部某一層的孔，不穿透整個PCB。盲孔的實現需要更精確的制造工藝，因此在高密度、高性能的PCB設計中更為常見。

制造工藝： 盲孔通常是通過激光鉆孔或者機械鉆孔后再進行層壓的方式實現的。激光鉆孔可以實現更小的孔徑和更高的精度，但成本相對較高；機械鉆孔則成本較低，但孔徑和位置精度可能稍遜一籌。

應用場景： 盲孔主要用于實現高密度PCB中的層間連接，特別是在需要嚴格控制阻抗和信號完整性的高速信號傳輸線路中。

設計考慮： 在設計盲孔時，需要特別注意孔的深度和孔徑的控制。由于盲孔只連接到內部某一層，因此需要精確計算層壓的參數，以確保良好的信號傳輸質量。

3. 埋孔（Buried Hole）

埋孔是連接PCB內部任意兩層之間的孔，不穿透到PCB表面。埋孔是實現高密度、高性能PCB設計的關鍵技術之一，但制造成本相對較高。

制造工藝： 埋孔的制造工藝與盲孔類似，但更為復雜。通常需要先鉆孔、層壓，然后再進行內部的金屬化處理。

應用場景： 埋孔主要用于實現多層PCB內部的復雜連接，特別是在需要高密度布線和高頻信號傳輸的場合。

設計考慮： 在設計埋孔時，除了要考慮孔徑、孔的位置和深度等因素外，還需要特別注意內部導電層的布局和走線。

通孔、盲孔和埋孔各有其獨特的應用場景和優勢。在選擇使用哪種孔時，需要根據具體的電路設計要求、制造成本以及產品性能需求進行綜合考慮。

設計和制造的關鍵考慮因素：

1. 明確設計需求：在開始設計之前，要明確PCB的工作頻率、信號完整性要求以及布線密度等關鍵參數。

2. 權衡成本與性能：在設計時需要權衡成本與性能之間的關系，選擇最適合的孔類型。

3. 與制造商密切溝通：與PCB制造商密切溝通，確保設計方案的可實現性和可制造性。

通過深入了解PCB中的通孔、盲孔和埋孔，我們可以更加合理地選擇適合的孔類型，從而設計出既滿足性能要求又經濟高效的印制線路板。隨著電子技術的不斷發展，未來我們將看到更多創新的孔技術和制造工藝涌現，為電子產品的設計和制造帶來更多可能性。
