在電子制造領域，PCBA（Printed Circuit Board Assembly）是一個至關重要的環節，其中DIP（Dual In Package，雙列直插封裝）插件的后焊接過程更是決定產品質量的關鍵步驟。本文將深入探討PCBA中的DIP插件后焊整個流程，幫助大家了解這一工藝的精妙之處。

一、前期準備

在進行DIP插件后焊之前，充分的準備工作是必不可少的。這包括以下幾個方面：

1. 物料準備：

   - 需要準備齊全所有必要的DIP插件元件，如電容器、電阻器、二極管、晶體管等。

   - 確保這些元件的質量符合生產標準，避免因元件質量問題導致的焊接不良。

2. 工具與設備檢查：

   - 檢查焊接所需的工具和設備，包括焊臺、焊鐵、焊錫、助焊劑等，確保它們處于良好的工作狀態。

   - 特別注意焊鐵的溫度和焊錫的成分，這些因素會直接影響焊接質量。

3. 工作環境準備：

   - 保證工作區域整潔、干燥，并且有良好的通風條件。

   - 這不僅可以提高工作效率，還能有效減少焊接過程中可能產生的有害氣體對操作人員的危害。

4. PCB板檢查：

   - 對即將進行插件焊接的PCB板進行嚴格檢查，確認無損壞、無污染，并且焊盤清潔、無氧化。

二、插件安裝

DIP插件的安裝是整個后焊流程的核心環節，需要嚴格按照工藝流程進行。

1. 元件定位：

   - 根據PCB板上的絲印和插件的規格，準確地將DIP插件放置在預定的位置上。

   - 這一步驟的準確性直接影響到后續焊接的質量和產品的性能。

2. 元件固定：

   - 在確保元件位置正確無誤后，使用專用的夾具或治具將DIP插件暫時固定在PCB板上，以防止在焊接過程中發生移位。

三、焊接過程

焊接是DIP插件與PCB板形成可靠電氣連接的關鍵步驟。

1. 預熱：

   - 在開始焊接之前，先對焊點進行預熱，有助于焊錫更好地流動并與焊盤形成良好的結合。

2. 上錫：

   - 用適當溫度的焊鐵將焊錫均勻地涂抹在DIP插件的引腳上，確保每個引腳都形成一層薄薄的焊錫層。

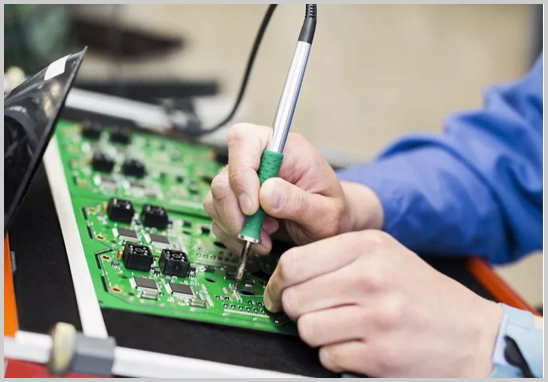

3. 焊接：

   - 將DIP插件的引腳與PCB板上的焊盤對齊，用焊鐵將引腳與焊盤焊接在一起。

   - 在焊接過程中，要保持焊鐵的溫度穩定，并確保焊接時間適中，以避免過熱或過冷導致的焊接不良。

4. 檢查與修正：

   - 焊接完成后，需要對焊點進行檢查，確保無虛焊、假焊或冷焊等焊接缺陷。如有需要，及時進行修正。

四、后續處理

焊接完成后，還需要進行一系列后續處理工作，以確保產品質量。

1. 清洗：

   - 使用專用的清洗劑將PCB板上的助焊劑和其他殘留物清洗干凈，以提高產品的可靠性和穩定性。

2. 功能測試：

   - 對焊接完成的PCBA板進行功能測試，確保DIP插件和其他元件都能正常工作，滿足設計要求。

3. 外觀檢查：

   - 再次對焊點進行外觀檢查，確保焊接質量符合標準，無明顯的焊接缺陷。

4. 包裝與儲存：

   - 將通過測試的PCBA板進行適當包裝，以防止在儲存和運輸過程中受到損壞或污染。

DIP插件的后焊接是PCBA生產過程中的重要環節，直接關系到產品的性能和可靠性。通過深入了解DIP插件后焊的整個流程，可以更好地掌握這一關鍵技術，提高生產效率和產品質量。
