在SMT貼片加工過程中，假焊、漏焊和少錫等問題不僅會影響產品的質量和可靠性，還可能導致返工和生產成本的增加。為了提高生產效率和產品質量，必須采取一系列有效的措施來減少這些常見問題。本文將介紹幾種在SMT貼片加工過程中減少假焊、漏焊和少錫問題的有效方法。

一、優化焊膏印刷工藝

焊膏印刷是SMT貼片加工的第一步，也是確保焊接質量的重要環節。優化焊膏印刷工藝，可以有效減少假焊、漏焊和少錫問題。

1. 選擇合適的模板和焊膏

   - 模板的厚度和開口尺寸對焊膏的印刷質量有直接影響。需要根據元器件的規格和焊點要求選擇合適的模板厚度和開口尺寸。

   - 焊膏的選擇也至關重要。應選擇具有良好流動性和粘附性的焊膏，以確保焊膏在印刷后能夠均勻覆蓋焊盤。

2. 控制印刷參數

   - 印刷速度和刮刀壓力要適當調節，以保證焊膏在焊盤上的均勻分布。

   - 印刷環境的溫度和濕度也需要控制在適當范圍內，以防止焊膏變干或受潮。

3. 定期清潔模板

   - 模板的清潔程度直接影響焊膏的印刷質量。定期清潔模板，防止焊膏殘留和堵塞，可以有效減少印刷缺陷。

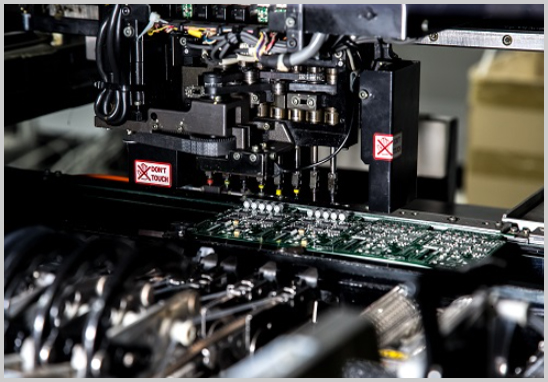

二、優化貼片機設置

貼片機的精度和設置對焊接質量也有很大影響。通過優化貼片機的設置，可以減少假焊和漏焊現象。

1. 校準貼片機

   - 定期校準貼片機，確保貼片位置的準確性，防止元器件偏位和錯位。

2. 選擇合適的貼片頭

   - 根據元器件的類型和尺寸選擇合適的貼片頭，以保證元器件能夠正確拾取和放置。

3. 優化貼片速度

   - 適當調整貼片速度，避免因過快或過慢而導致的元器件貼裝不良。

三、改進回流焊工藝

回流焊是SMT貼片加工的關鍵步驟，直接影響焊點的質量。通過改進回流焊工藝，可以有效減少假焊、漏焊和少錫問題。

1. 優化回流焊溫度曲線

   - 根據焊膏和元器件的要求，設置合適的回流焊溫度曲線，確保焊膏能夠充分熔化和潤濕焊盤。

   - 溫度曲線應包括預熱、保溫、回流和冷卻四個階段，每個階段的溫度和時間需要嚴格控制。

2. 監控回流焊設備狀態

   - 定期檢查和維護回流焊設備，確保其處于良好狀態，防止因設備故障導致的焊接缺陷。

3. 使用氮氣保護

   - 在回流焊過程中使用氮氣保護，可以有效減少氧化，提高焊點的潤濕性和可靠性。

四、加強質量檢測和過程控制

質量檢測和過程控制是保證SMT貼片加工質量的重要手段。通過加強質量檢測和過程控制，可以及時發現并解決焊接問題。

1. 在線檢測

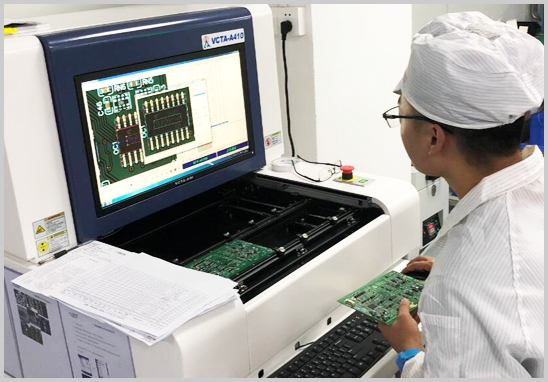

   - 采用自動光學檢測（AOI）設備，對每個焊點進行在線檢測，及時發現假焊、漏焊和少錫問題。

2. 功能測試

   - 在焊接完成后，對產品進行功能測試，確保每個元器件和電路的正常工作。

3. 過程監控

   - 實施全面的過程監控，對每個工序進行記錄和分析，發現并糾正潛在的問題。

五、培訓和管理

員工的技能和管理水平對SMT貼片加工質量也有重要影響。通過培訓和管理，可以提高員工的操作水平和質量意識。

1. 員工培訓

   - 定期對操作人員進行培訓，提高他們對焊膏印刷、貼片和回流焊工藝的理解和操作技能。

2. 質量管理

   - 建立完善的質量管理體系，嚴格按照ISO等國際標準執行，確保每個環節的質量控制到位。

結論

通過優化焊膏印刷工藝、貼片機設置、回流焊工藝，以及加強質量檢測和過程控制，并提升員工的技能和管理水平，可以有效減少SMT貼片加工中的假焊、漏焊和少錫問題，提高產品的質量和可靠性。這不僅有助于降低生產成本，還能提升客戶滿意度，為企業贏得更大的市場競爭力。
