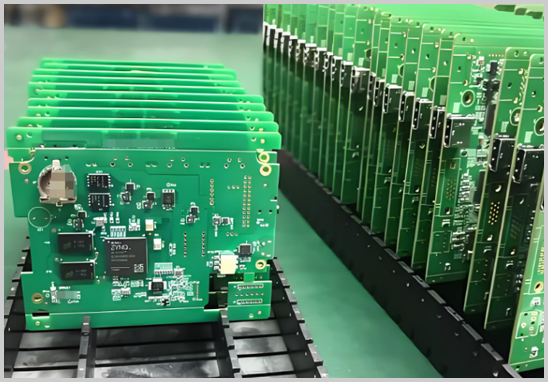

在電子產品的研發階段，PCBA打樣是一個至關重要的步驟。其質量和精度直接影響產品的性能與市場表現。接下來，我們將深入探討PCBA打樣過程中的關鍵環節和注意事項，幫助研發團隊在從設計到測試的整個流程中避免常見問題。

1. PCB設計階段的注意事項

- 設計合理性：在設計PCB布局時，務必遵循良好的電氣和機械設計規范。例如，保持高速信號走線短直，避免90度轉角，確保電源和地線的合理布置，以降低電磁干擾和信號串擾。

- DFM（Design for Manufacturability）考慮：設計初期應考慮制造可行性，包括元器件的可裝配性和焊接難度。設計文件應符合生產廠家的加工能力，如最小線寬、間距和過孔尺寸等。

- 文件檢查：提交給PCBA廠家的Gerber文件和BOM表（物料清單）應詳細、無誤。確保文件中包括層次結構、孔位圖、阻焊層等，以減少生產階段的誤差。

2. 元件采購階段的注意事項

- 元件選型與兼容性：優先選擇行業內廣泛使用的、規格穩定的元件，避免使用停產或交期過長的元件，以確保后續生產的連續性和可擴展性。

- 供應鏈管理：與可靠的供應商合作，確保所采購元件符合規格要求且通過認證，避免劣質和假冒產品對PCBA性能的影響。

- 樣品驗證：在大批量采購之前進行小批量樣品驗證，以確保所采購的元件與設計的兼容性和性能要求相符。

3. PCBA組裝階段的注意事項

- 焊接工藝選擇：根據元件的類型和PCB的設計，選擇合適的焊接工藝，如回流焊或波峰焊。對于復雜電路和混合裝配，還需要綜合使用不同的焊接技術。

- 生產流程管控：在SMT貼片和DIP插件過程中，注意防止元件錯位、漏貼和錯貼，使用AOI（自動光學檢測）和SPI（焊膏檢測儀）等技術提高檢測精度。

- 溫度控制：焊接溫度曲線的設置要考慮PCB材料和元件的耐熱性，以防止焊接不良或PCB翹曲。

4. PCBA測試階段的注意事項

- 功能測試（FCT）：在PCBA完成初步裝配后進行功能測試，以驗證電路板是否正常工作。測試內容應覆蓋關鍵功能模塊，確保設計在真實使用條件下的可靠性。

- ICT（In-Circuit Test）：使用專用設備檢查焊接點的電氣連接狀態，包括焊接質量和電路連續性。通過ICT檢測，可以發現開路、短路及其他電氣缺陷。

- 環境測試：在必要時進行恒溫恒濕、振動、熱沖擊等環境測試，以評估PCBA在極端使用條件下的穩定性和壽命。

5. 常見錯誤和規避建議

- 文件不完整：確保所有生產和測試相關文件齊全，尤其是設計變更記錄。缺少信息可能導致生產延遲或錯誤。

- 測試覆蓋率不足：制定合理的測試計劃，確保覆蓋所有關鍵電路和元件，避免因測試盲點而漏掉潛在問題。

- 質量檢驗疏漏：加強質量控制流程，從目檢到AOI和功能測試，確保每個階段都嚴格執行檢查。

一站式PCBA打樣服務

在了解了PCBA打樣的關鍵注意事項后，選擇一家值得信賴的合作伙伴至關重要。我們公司提供一站式PCBA打樣服務，涵蓋從PCB設計、元件采購、生產裝配到全方位測試的一體化流程。我們的服務具有以下優勢：

- 專業技術支持：由經驗豐富的工程師團隊提供咨詢與技術支持，確保從設計到生產的每一步都符合行業標準。

- 高效供應鏈：與全球知名元件供應商合作，保障元件的品質與供應穩定性。

- 精準測試與質量控制：我們配備先進的檢測設備和全面的測試流程，確保每塊PCBA都符合客戶的要求。

- 定制化服務：根據客戶需求靈活調整，提供快速響應的定制解決方案。

選擇我們的一站式PCBA打樣服務，您不僅能享受到高效便捷的生產體驗，還能借助我們的專業知識和技術支持，使您的產品研發更快、更具競爭力。如需了解更多信息或進行合作洽談，歡迎聯系我們！
