一、什么是SMT貼片加工？

SMT貼片加工是指通過自動化設備將電子元件精確地貼裝在PCB（印制電路板）表面的制造工藝。相比傳統的通孔焊接技術，SMT具有更高的裝配密度、更強的電氣性能以及更小的產品體積，是現代電子制造的核心技術之一。

SMT貼片加工流程：

1. 絲印焊膏：將焊膏均勻涂布在PCB焊盤上。

2. 貼片機貼裝：通過貼片機將電子元器件精確放置在PCB上。

3. 回流焊接：通過高溫回流爐加熱，焊膏融化并形成牢固焊點。

4. AOI光學檢測：對貼裝質量和焊點進行自動光學檢查。

5. 功能測試與質檢：進行電性能測試，確保產品質量。

二、SMT貼片加工可接受判定標準

SMT貼片加工的質量評估主要依據焊點質量和元器件貼裝精度。以下是主要判定標準：

1. 焊點質量

- 焊點形狀：焊點應呈均勻飽滿的弧形，無空洞和裂紋。

- 焊點強度：必須具備足夠的機械強度，確保在振動和溫度變化環境下的可靠性。

- 錫膏覆蓋：焊膏覆蓋焊盤面積應在90%以上。

2. 元件位置偏差

- X/Y軸偏移：元器件位置偏差應控制在±0.1mm內。

- 旋轉角度偏差：貼片元件的旋轉角度應小于5度。

- 橋接現象：應無錫橋、短路等缺陷。

3. 電氣性能測試

- 所有元件必須在功能測試中通過電氣性能驗證，確保正常運行。

三、我們的PCBA代工與SMT貼片加工服務

我們公司深耕電子制造領域20余年，專注于高品質PCBA代工與SMT貼片加工。憑借先進的生產設備和經驗豐富的技術團隊，我們能處理從小批量定制到大規模生產的各種項目。

我們的服務優勢：

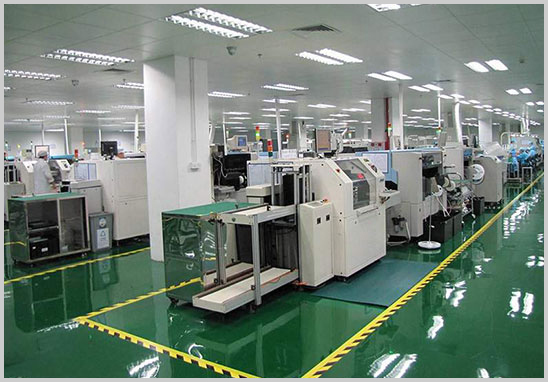

- 先進設備：擁有多條高精度SMT生產線，支持0201、BGA、QFN等高難度貼裝。

- 經驗豐富：專業工程團隊具備豐富的工藝設計與項目管理經驗。

- 嚴格質檢體系：全流程智能檢測，保障產品的高可靠性和一致性。

- 一站式服務：從PCB設計、元件采購到SMT貼片和整機組裝，提供全面的一站式制造解決方案。

四、選擇我們的SMT貼片加工服務

選擇我們，意味著選擇專業與可靠。我們始終堅持客戶至上，通過高效生產與嚴苛質檢為客戶提供高品質的電子制造服務。無論是原型樣品、小批量試產，還是大批量量產，我們都能助您實現產品從設計到量產的高效落地。
