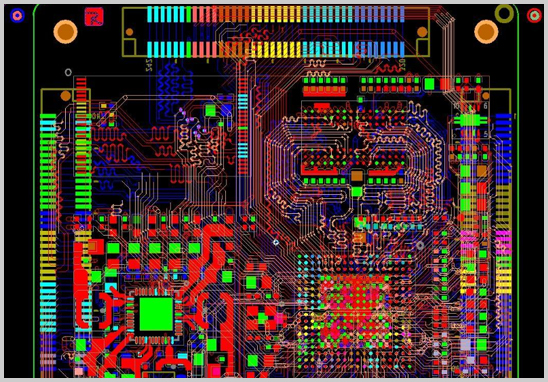

電路板設計是一項復雜的工程任務，需要考慮多方面的因素。宏力捷電子是專業深圳電路板設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，以下是一些設計電路板時需要注意的重要細節：

1. 布局設計：

- 組件布局： 確保元件的布局合理，減少電磁干擾和信號串擾。

- 敏感元件位置： 將敏感元件遠離高功率和高頻率元件，以減少干擾。

- 熱區管理： 合理安排元件，確保散熱器通風良好，防止過熱。

2. 信號完整性：

- 信號路徑： 確保信號路徑短而直，減小信號傳輸延遲。

- 阻抗匹配： 保持信號線的阻抗匹配，以防止信號反射和損耗。

- 信號層分離： 將高速數字信號與模擬信號、低速數字信號分開，以減少互相影響。

3. 電源和地：

- 電源規劃： 提供穩定的電源，避免電壓噪聲。

- 地平面設計： 確保地平面盡可能大而連續，減少地回流路徑，降低干擾。

- 分析地： 使用分離的地平面或地島，防止不同部分之間的干擾。

4. 射頻（RF）和電磁兼容性：

- 防護： 對射頻敏感區域進行屏蔽，減少電磁輻射。

- 過濾器： 在輸入和輸出處使用濾波器，防止不必要的信號干擾。

5. 元件選擇和布局：

- 元器件選型： 選擇合適的元件，考慮功耗、尺寸和性能。

- 元件間距離： 避免元件之間過于擁擠，便于維護和散熱。

6. 熱管理：

- 熱沉： 使用散熱器和熱沉，確保元件在工作時保持適當的溫度。

- 通風： 確保電路板通風良好，避免過熱。

7. 生產制造：

- 工藝規范： 遵循制造工藝規范，確保電路板能夠順利生產。

- 組裝方向： 考慮元件的最佳組裝方向，以簡化制造過程。

8. 測試和調試：

- 測試點： 在關鍵位置添加測試點，方便測試和調試。

- 調試接口： 考慮添加調試接口，便于系統調試和故障排除。

在電路板設計的過程中，與其他設計人員和制造人員的密切合作也是至關重要的。這可以確保設計在各個方面都是可行和可制造的。
