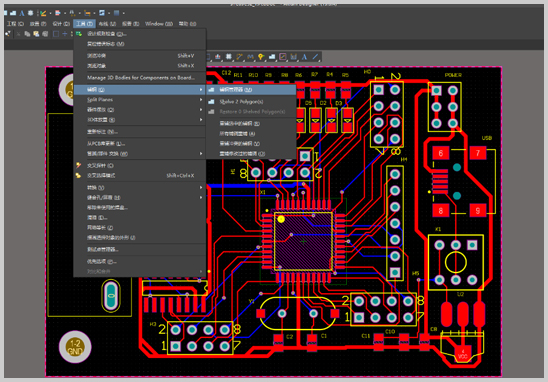

作為硬件研發企業，將PCB Layout設計外包給專業PCB設計公司是提升效率、保障質量的有效方式。本文從行業實踐經驗出發，系統梳理委托設計前需準備的完整技術資料清單，助您規避項目延期風險，確保設計成果精準匹配需求。

一、完整原理圖文檔（必備核心）

1. 最新版本原理圖文件（推薦使用Altium Designer、Cadence、PADS等標準格式）

2. 各功能模塊說明文檔（含特殊電路設計要點）

3. 版本變更記錄（避免設計公司使用過時版本）

二、設計技術規范書（關鍵輸入）

- 基礎參數：板層數要求、成品尺寸公差、板材類型（FR4/高頻材料等）

- 信號完整性：阻抗控制要求（單端/差分線）、等長布線約束

- 特殊工藝：盲埋孔設計參數、BGA封裝散熱處理方案

- 安規標準：絕緣間距、防靜電設計等級（如工業級/車規級）

三、元器件數據庫（避免封裝錯誤）

1. 官方元件封裝庫（含3D模型更佳）

2. 定制元件規格書（連接器/異形器件等）

3. 器件采購清單（標注替代料型號）

專業建議：提供IPC-7351標準封裝可縮短20%設計周期，宏力捷提供免費封裝庫審核服務。

四、機械結構文件（確保精準適配）

- 3D外殼模型（STEP格式）

- 定位孔/接插件坐標表

- 限高區域標注圖（避免元件干涉）

五、測試驗證需求（提升產品可靠性）

1. 可測試性設計（DFT）要求

2. 關鍵信號測試點標注

3. 環境試驗標準（溫循/振動等）

六、認證備案資料（合規保障）

- 行業認證清單（UL/CE/3C等）

- 環保標識要求（RoHS/IPC標準）

七、項目進度規劃（高效協作）

- 樣品交付時間節點

- 設計評審安排（建議至少3次關鍵評審）

- 工程變更響應機制

八、商務對接信息（流程保障）

- 技術對接人及決策權限

- 保密協議簽署（NDA）

- 發票開具要求
