在PCB電路板設計中，元器件的放置是一個至關重要的環節。合理的元器件放置不僅能提高電路板的電氣性能，還能降低生產成本，提高生產效率。本文將從元器件放置的基本原則、具體方法及注意事項幾個方面，介紹如何進行有效的元器件放置選擇。

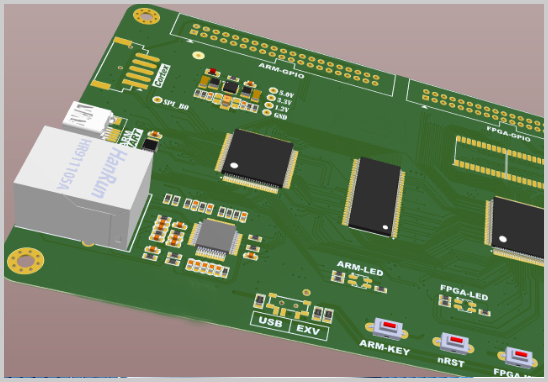

1. 元器件放置的基本原則

1.1 電氣性能優先

在進行元器件放置時，首先要考慮電氣性能的要求。例如，信號線盡可能短，以減少信號延遲和干擾。此外，還要確保高頻元器件之間有足夠的距離，以避免信號串?dāng)_。

1.2 熱設計考慮

熱管理是PCB設計中的另一個關鍵因素。高功率元器件如電源IC、功率放大器等應盡量遠離熱敏感元器件，并放置在有良好散熱條件的位置。例如，靠近PCB的邊緣或設置專用的散熱區域。

1.3 生產工藝要求

元器件的放置應考慮到實際的生產工藝，如波峰焊接、回流焊接等。應盡量避免陰影效應（元器件阻擋焊接波峰），同時注意貼片元器件的統一方向，以提高貼裝效率。

2. 元器件放置的具體方法

2.1 功能分區

在設計時，可將電路板劃分為多個功能區域，如電源部分、模擬信號部分、數字信號部分等。功能相近的元器件應盡量放置在同一區域內，減少跨區布線的長度，有助于減少電磁干擾。

2.2 信號流向考慮

在布局時，元器件的放置應盡量遵循信號的流向，從輸入到輸出依次排列。這種設計方式不僅有助于理順布線，還能提高信號傳輸?shù)姆€(wěn)定性。

2.3 對稱和平衡

在設計高頻電路或多層板時，元器件的對稱性和平衡性非常重要。對稱的布局能降低電磁干擾，平衡的布局有助于板子的機械強度和熱分布。

3. 元器件放置的注意事項

3.1 電源和接地的布局

電源和接地是PCB設計的核心，電源元器件應盡量靠近負載，減少電源線的阻抗。接地層要連續且盡量減少分割，以提供穩定的接地平面，降低噪聲。

3.2 元器件間距

不同類型的元器件應保持適當?shù)拈g距，以滿足電氣間隙和爬電距離的要求。此外，放置密度應合理，避免過度集中或過度分散。

3.3 可維護性

在布局時，要考慮到后期的調試和維護。盡量將需要頻繁調試或更換的元器件放置在易于接近的位置。

元器件放置是PCB設計中一項復雜且需要經驗的工作。通過合理的布局，可以最大限度地優化電氣性能、熱管理和生產效率。在實際操作中，設計者應結合具體項目的需求，靈活應用上述原則和方法，確保設計的成功與穩定性。
