隨著電子制造行業的快速發展，SMT貼片加工已成為電子產品生產中的重要環節，尤其是在小批量生產和新產品開發過程中，打樣質量直接影響后續的大規模生產效果。作為一家專業的電子制造公司，我們致力于提供高質量的SMT貼片加工服務，確保打樣環節的每個細節都符合合格標準。

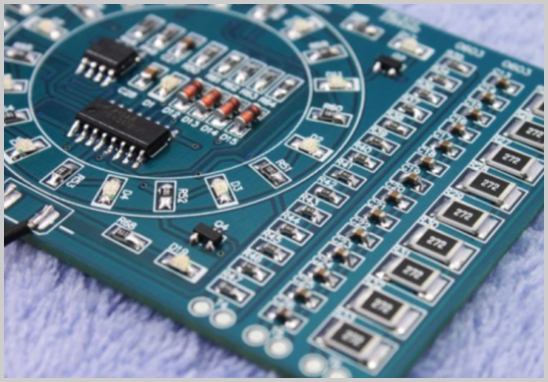

SMT貼片加工的基本概念和流程

SMT（Surface Mount Technology）即表面貼裝技術，是將元器件以無引腳或短引腳形式安裝在印刷電路板（PCB）表面并通過焊接固定的技術。與傳統的DIP插件工藝相比，SMT加工適用于更加小型化、高集成度的電子元件裝配，具有裝配密度高、生產效率高、工藝成本低等優勢。

SMT貼片加工的基本流程：

1. 絲網印刷：在PCB板上印刷焊膏，使元件能夠與PCB的焊盤準確連接。

2. 貼片：利用貼片機將表面貼裝元器件（SMD）精準放置在印刷焊膏的焊盤上。

3. 回流焊接：經過回流焊爐，焊膏受熱熔化并凝固，將元器件固定在PCB板上。

4. 清洗與檢測：對PCB進行清洗，去除多余焊膏，再通過光學檢測設備（AOI）檢查貼片和焊接的準確性，確保每個元件都完好無誤。

SMT貼片打樣的具體步驟和要求

SMT貼片打樣是驗證設計與生產工藝的重要步驟，確保在小批量生產階段就可以識別并改正潛在問題。貼片打樣通常包括以下步驟：

1. 資料確認與工藝設計：確認客戶提供的PCB設計圖、元件清單（BOM）等文件，針對特殊焊盤、器件封裝進行工藝設計。

2. 焊膏印刷與貼裝：打樣環節嚴格控制焊膏量的厚度和均勻度，并將元件按設計圖精準貼裝在焊盤上，確保元件位置和極性無誤。

3. 回流焊工藝：回流焊溫度曲線調整需根據元件的熱敏性和PCB材質選擇適當的溫度和加熱時間，確保焊點強度和焊接可靠性。

4. 質量檢測：采用AOI自動光學檢測和X-ray透視檢測，確認焊點的潤濕性、焊膏的量、元件的極性等，確保所有元件均符合質量要求。

SMT貼片打樣合格標準的相關要點和標準

SMT貼片打樣的合格標準是保障后續批量生產質量的關鍵，其主要檢測要點包括以下內容：

1. 焊點質量：焊點光滑飽滿、無裂紋、無虛焊、無錫珠、無橋接。焊點的質量直接影響元件的電氣性能和可靠性，是打樣檢測中的關鍵標準。

2. 元件位置：元件必須貼裝在指定焊盤中心，偏移量控制在允許范圍內（通常為±0.1mm），避免焊點應力集中，保障電路穩定性。

3. 焊膏厚度：焊膏印刷厚度均勻，無明顯堆積或缺陷。過厚或過薄的焊膏會導致焊點質量問題，影響導電性和焊接牢固性。

4. 極性與方向：極性元件（如電容、電感等）極性方向必須正確，確保電路正常工作，避免誤貼引起的電路短路等風險。

5. 表面清潔度：PCB表面需無多余焊膏殘留、污漬或氧化，清潔的表面有利于產品的耐用性，防止后續使用中腐蝕或短路。

這些標準確保了產品的電氣性能、機械穩定性和使用壽命，同時為后續量產提供重要參考依據。我們依據IPC-A-610（電子組件的接受標準）和ISO 9001質量管理體系嚴格把控打樣質量。

我們的服務優勢

作為行業領先的SMT貼片加工服務商，我們的優勢集中體現在以下幾方面，能夠為客戶提供穩定、高效的打樣服務：

1. 設備先進，精度高：公司配備高速、高精度的貼片機、精密的AOI檢測設備和回流焊設備，能夠在短時間內完成高質量的貼片打樣，確保生產效率和品質。

2. 經驗豐富的工程團隊：我們擁有多年SMT貼片加工經驗的工程團隊，能夠應對各類復雜元件封裝和高密度貼裝需求。團隊在打樣階段會仔細審查BOM表及圖紙，確保元件與PCB的設計高度匹配。

3. 嚴格的質量控制流程：我們遵循ISO 9001質量管理體系，并通過IPC標準對焊接質量進行嚴格檢測，確保貼片質量符合行業最高標準。

4. 快速交付與靈活服務：打樣服務周期短，能夠快速交付滿足緊急需求，并為客戶提供多種打樣方案以適應不同規模的生產需求。

5. 客戶技術支持：我們提供從設計到生產全流程的技術支持，幫助客戶優化設計，提升產品的一致性和耐用性，降低生產成本。

SMT貼片打樣是電子制造過程中不可忽視的重要環節，合格的打樣質量為后續量產打下堅實基礎。我們始終堅持高質量的SMT貼片加工標準，以先進的設備、專業的團隊和嚴格的質量控制為客戶提供可靠的打樣服務。如果您有SMT貼片打樣需求，歡迎聯系我們，我們將竭誠為您提供高效、可靠的服務，助力您的產品成功走向市場。
