作為一家擁有20余年經驗的PCBA代工代料企業,深圳宏力捷電子深知SMT貼片加工是電子產品制造的核心環節。無論是智能手機、醫療器械還是工業設備,其電路板的穩定性和可靠性都離不開SMT工藝的精準把控。本文將結合行業規范與客戶常見需求,用通俗易懂的語言解析SMT貼片加工的定義及關鍵判定標準。

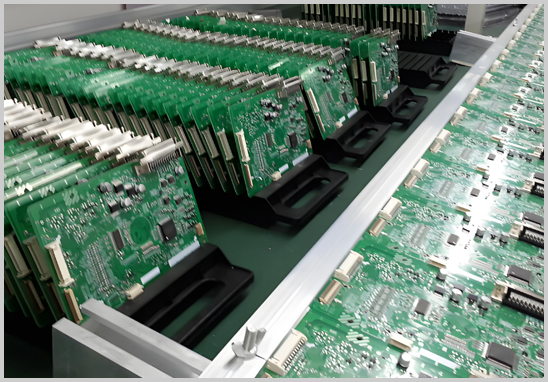

SMT(Surface Mount Technology,表面貼裝技術)是一種通過高精度設備將微小電子元件(如電阻、電容、芯片等)直接貼裝到印刷電路板(PCB)表面的工藝。相比傳統插件技術,SMT具有集成度高、生產效率快、成本可控的優勢,已成為現代電子制造業的標配技術。
核心流程包括:
1. 錫膏印刷:通過鋼網將焊膏精準涂抹到PCB焊盤上,厚度誤差需控制在±15%以?xún)?nèi)。
2. 元件貼裝:貼片機以±0.025mm的精度將元件放置到指定位置,確保極性、角度與設計一致。
3. 回流焊接:通過多溫區爐精準控溫(峰值溫度235-245℃),使焊膏熔化并形成可靠電氣連接。
4. 檢測與返修:利用AOI(自動光學檢測)和X-ray設備排查虛焊、偏移等缺陷,不良品需通過熱風槍返修。
根據IPC國際電子工業標準及行業實踐,以下四項是SMT加工中最關鍵的驗收指標:
1. 偏位標準
元件焊接端偏移不得超過焊盤寬度(P)或元件焊端寬度(W)的1/4(以較小者計算)。例如,若焊盤寬度為1mm,則允許最大偏移為0.25mm。此標準確保元件與焊盤充分接觸,避免信號傳輸異常。
2. 少錫標準
- 上錫高度需覆蓋元件引腳高度的1/2以上。
- 焊點需飽滿且潤濕良好,避免因錫量不足導致虛焊或?qū)щ娦韵陆怠?/p>
3. 浮高標準
元件底部與PCB焊盤的高度差不得超過0.5mm。浮高過大會導致元件受力不均,長期使用中可能引發斷裂或接觸不良。
4. 錫珠標準
焊接過程中產生的錫珠直徑需小于0.1mm,且不得出現在元件引腳或相鄰焊盤之間。錫珠可能引發短路,尤其是高密度電路板需嚴格管控。
深圳宏力捷電子的質量控制體系基于以下核心要素:
1. 設備與工藝:采用高精度貼片機(±0.01mm)和氮?dú)饣亓骱笭t,減少氧化風險;通過SPI(錫膏檢測儀)實時監控印刷質量。
2. 材料管理:焊膏冷藏儲存(0-10℃),開封后24小時內用完;濕度敏感元件(如BGA)需烘烤除濕后使用。
3. 認證體系:通過ISO9001和IPC-A-610認證,確保工藝符合國際標準。
4. 環境控制:車間恒溫恒濕(23±3℃,40-60%RH),全員穿戴防靜電裝備,避免靜電損傷元件。
作為一站式PCBA服務商,我們提供:
- 全流程管控:從PCB設計到成品交付,全程可追溯。
- 柔性生產:支持小批量試產與大批量交付,最快24小時響應。
- 成本優化:依托20年供應鏈資源,元件采購成本降低15%-30%。
若您對SMT貼片加工標準或合作細節有進一步疑問,歡迎聯系深圳宏力捷電子,我們將為您提供專業解答與定制化方案。
