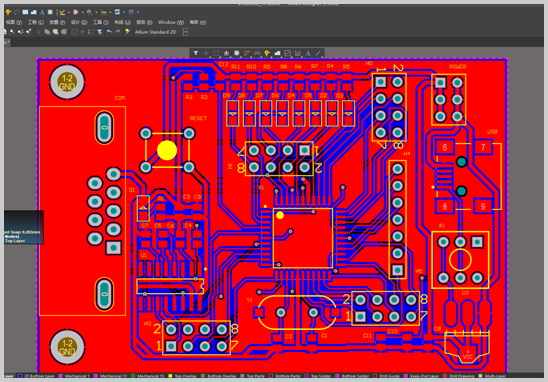

在完成所有設計內容后，PCB設計中的最后一步通常是鋪銅。鋪銅是指在PCB上閑置的空間上覆蓋銅面，各類PCB設計軟件均提供智能鋪銅功能。鋪銅后的區域通常會顯示為紅色，表示該區域已被銅覆蓋。那么，為什么鋪銅是必要的步驟呢？如果不鋪銅會怎樣？

鋪銅的作用

鋪銅在PCB設計中有著多種重要功能，主要包括以下幾點：

1. 降低地線阻抗，提高抗干擾能力

數字電路中常出現尖峰脈沖電流，降低地線阻抗就顯得尤為重要。鋪銅可以通過以下方式降低地線阻抗：

- 增加導電截面積：鋪銅增加了地線的導電截面積，從而降低了地線電阻。

- 縮短地線長度：鋪銅可以減少地線的長度，從而減小地線電感。

- 適當增加地線電容：增加地線的電容值，提升導電性能，進一步降低阻抗。

此外，大面積的地或電源鋪銅還能提供屏蔽作用，減少電磁干擾，滿足EMC（電磁兼容性）要求。對高頻電路來說，鋪銅為高頻數字信號提供了完整的回流路徑，提升信號傳輸的穩定性和可靠性。

2. 提高PCB散熱能力

鋪銅不僅有助于電氣性能，還顯著提升了PCB的散熱能力。金屬銅具有良好的導電和導熱性能，通過鋪銅，PCB板的散熱表面積增大，散熱效果顯著提升。

- 均勻分布熱量：鋪銅可以幫助均勻分布熱量，防止局部高溫區域的產生，減少熱源溫度梯度，提高散熱效率。

- 增加銅箔厚度：在關鍵散熱區域增加銅箔厚度，進一步提升導熱性能。

- 設計散熱通孔：通過通孔將熱量傳導到PCB板的另一側，增加散熱路徑。

- 增加散熱片：結合自然對流或風扇散熱器，進一步提升散熱效果。

3. 減少形變，提高制造質量

鋪銅有助于保證電鍍的均勻性，減少層壓過程中板材的變形，尤其對雙面或多層PCB尤為重要。均勻分布的銅箔可以防止由于局部銅箔過多或過少導致的板材不均勻變形，從而提高PCB的制造質量。

4. 滿足特殊器件的安裝需求

對于需要接地或有特殊安裝要求的器件，鋪銅提供了額外的連接點和固定支撐，增強器件的穩定性和可靠性。

總結

鋪銅是PCB設計中的關鍵步驟，其重要性不容忽視。它不僅能降低地線阻抗、提高抗干擾能力，還能顯著提升散熱性能、減少板材變形，并滿足特殊器件的安裝需求。因此，在大多數情況下，電子設計師都會在PCB板上進行鋪銅操作，以確保電路板的性能和可靠性。
