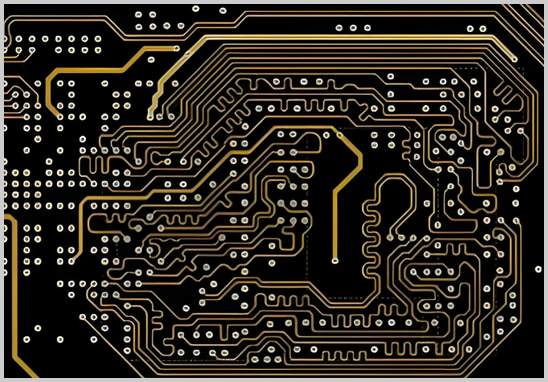

在PCB設計過程中，布線是確保電路性能穩定和系統正常工作的關鍵環節之一。蛇形走線（Serpentine Routing）作為一種常見的布線技術，廣泛應用于高速電路和精密信號控制場合。

一、蛇形走線的目的

蛇形走線的主要目的是在某些特殊場景下，調節信號的傳輸路徑長度，以滿足信號同步和時序控制的要求。以下是蛇形走線在PCB設計中常見的幾個主要目的：

1. 信號延遲匹配

在高速電路設計中，不同信號線之間的傳輸時延必須盡可能保持一致。例如，在DDR（雙倍數據率）內存接口、電源管理系統或處理器和外圍設備之間，數據和時鐘信號需要保持嚴格的同步。如果信號傳輸路徑長度不同，可能會導致信號到達時間出現差異，進而引發時序問題。蛇形走線通過延長某些信號線的路徑，確保所有關鍵信號能夠同時到達目標點，從而實現信號的延遲匹配。

2. 電磁干擾和串擾控制

蛇形走線可以用于減小信號之間的干擾。通過合理的布線設計，蛇形走線能夠均衡信號路徑的電場分布，減少信號線之間的耦合，降低電磁干擾（EMI）和串擾（Crosstalk）的風險。在高速信號傳輸過程中，穩定的信號路徑有助于保持信號完整性，提升整個電路的抗干擾能力。

3. 防止信號反射和衰減

在一些高速PCB設計中，信號的傳輸速度極快，如果信號線上布線長度差異較大，容易導致反射和衰減等問題。蛇形走線可以通過調整長度，使信號傳輸時的電氣特性更加均勻，避免由于不同路徑的延遲差異而引發信號反射現象。

4. 溫度與應力控制

蛇形走線也能夠幫助應對某些溫度變化或機械應力環境。在柔性電路（FPC）設計中，蛇形走線可以通過引入“緩沖”路徑，允許電路板在受到機械應力時有一定的形變空間，減少布線的損傷風險。

二、蛇形走線的設計方法

為了有效利用蛇形走線，PCB設計師需要在電氣和物理布局上進行精細的調節。以下是設計蛇形走線的常用方法和步驟：

1. 選擇需要匹配長度的信號線

首先，設計師需要根據電路的時序要求，確定需要進行長度匹配的信號線。通常，時鐘線、數據線和控制線等高速信號路徑是蛇形走線的重點對象。需要注意的是，蛇形走線應僅用于那些對信號時序和延遲極為敏感的部分，不宜大面積應用。

2. 計算信號延遲要求

在進行蛇形走線前，設計師需要基于信號速率和電氣特性，計算出目標信號線的延遲要求。這包括根據電路中其他信號線的長度，計算需要增加或減少的長度。對于高速信號來說，常常要求精確到皮秒級的延遲匹配，因此走線長度的控制也需精確。

3. 選擇適當的走線風格

蛇形走線有多種形式，常見的有水平蛇形走線、垂直蛇形走線和對稱蛇形走線。設計師需要根據電路的布局選擇合適的風格，并確保在信號傳輸過程中，路徑的每一段都盡量保持相同的寬度和間距，從而保證信號的一致性。

- 水平蛇形走線：適用于空間充裕的電路板，能夠提供相對較長的路徑補償。

- 垂直蛇形走線：適用于較為狹窄的空間，且可以與其他信號線平行布設。

- 對稱蛇形走線：常用于減少寄生效應和信號反射的場合。

4. 控制信號的阻抗和耦合

在設計蛇形走線時，還必須考慮信號的阻抗控制。走線寬度和信號的阻抗之間有直接關系。設計師應確保走線的寬度和走線層的材料、電介質常數等參數匹配，以避免在高速信號傳輸中發生阻抗不連續的現象。此外，蛇形走線不應與其他關鍵信號線太過接近，以免產生電磁耦合效應。

5. 通過仿真驗證設計效果

設計完成后，建議使用專業的信號完整性仿真工具進行驗證，確保蛇形走線在實際工作中的性能符合要求。仿真工具能夠模擬信號的傳輸過程，幫助設計師檢測潛在的時序問題、電磁干擾或反射現象。

三、總結

蛇形走線是PCB設計中用于解決信號延遲、時序控制、電磁干擾等問題的有效技術。通過合理應用蛇形走線，我們能夠確保高速信號在復雜的電路中以一致的速度傳輸，避免由于時序差異引發的系統故障。同時，蛇形走線還能幫助控制信號的干擾和反射，提升電路的整體穩定性。
