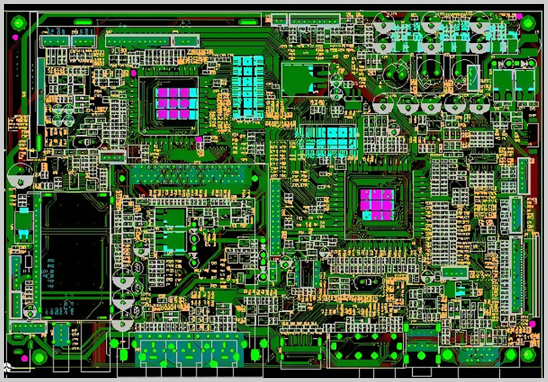

PCB layout設計公司

PCB layout設計是電子產品開發的重要環節，正確的設計可以顯著影響電路的性能、可靠性和成本。深圳宏力捷電子是專業PCB layout設計公司，可承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務，客戶只需提供原理圖，我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。

PCB layout設計的目的

PCB layout設計的目的是在滿足電路功能需求的同時，盡可能有效地利用印刷電路板的空間，降低干擾和噪聲，減小電路的電磁兼容性問題，以及簡化制造和維護過程。

PCB layout設計的主要步驟和要點

1. 電路分析： 在設計之前，需要仔細分析電路的功能和性能要求，包括信號傳輸、電源分配、地線設計、時序要求等。

2. 組件選型和安置： 選擇適當的電子元件，并將它們在PCB上合理安置，以最大程度地降低電路板的復雜性和噪聲問題。元件的位置、方向和間距對電路性能和EMC（電磁兼容性）至關重要。

3. 布線： 連接各個電子元件的引腳，以形成電路。布線需要考慮信號路徑、傳輸線特性、阻抗匹配等，以確保信號質量和穩定性。

4. 電源分配： 設計電源線路，確保電源能夠穩定供應電路中的各個元件。這包括電源軌的設計、降噪電容的選擇以及地線的布局。

5. 地線設計： 設計有效的地線布局，以減小地線回流路徑的阻抗，降低噪聲干擾，確保信號完整性。

6. EMC考慮： 考慮電磁兼容性，采取措施減小輻射和抗干擾，以確保電路不會對周圍的設備產生不希望的影響。

7. 封裝和保護： 設計PCB的外形尺寸和外殼，以保護電路免受環境因素的影響，并確保PCB可以正確安裝在設備中。

8. 熱管理： 考慮散熱需求，合理安置散熱元件（如散熱片、散熱器）以確保電子元件在工作時不會過熱。

9. PCB層次： 根據電路的復雜性，考慮多層PCB設計，以提供更多的信號和電源層，以及更好的阻抗匹配。

10. 設計規則： 遵循PCB設計規則，如最小線寬、線距、孔徑、板厚等，以便PCB制造商可以制造出可靠的電路板。

11. 性能驗證： 在完成PCB布局設計后，進行電路仿真和原型測試，以確保電路滿足性能需求。

PCB layout設計服務流程

1. 客戶提供原理圖咨詢PCB設計；

2. 根據原理圖以及客戶設計要求評估報價；

3. 客戶確認報價，簽訂合同，預付項目定金；

4. 收到預付款，安排工程師設計；

5. 設計完成后，提供文件截圖給客戶確認；

6. 客戶確認OK，結清余款，提供PCB設計資料。
