在PCB設計領域，“布線不能走直角”幾乎是一條鐵律。無論是初入行的工程師，還是經驗豐富的從業者，都可能被前輩或設計規范反復叮囑：“走線要避免直角！”但背后的原因是什么？今天，深圳宏力捷電子作為專業PCB設計服務商，從技術原理、生產實踐和行業規范的角度，帶您徹底搞懂這一問題。

一、為什么PCB布線要避免直角？

1. 信號完整性受損：阻抗突變與反射

直角布線會導致傳輸線在拐角處的線寬突然變寬（約為原線寬的1.4倍），引發阻抗不連續。阻抗突變會像高速公路上的急剎車一樣，造成信號反射，進而導致波形畸變、時序錯亂，甚至數據傳輸錯誤。

- 反射系數計算：直角處阻抗變化可達7%-20%，反射系數最大為0.1。

- 高頻信號更敏感：對于GHz級的高速信號（如DDR、HDMI），這種反射可能直接導致系統崩潰。

2. EMI干擾：尖角成輻射源

直角尖端會形成高頻電磁波輻射，成為電路中的“隱形殺手”。尤其在射頻（RF）電路中，尖角可能引發嚴重的電磁干擾（EMI），影響天線效率或導致設備EMC測試失敗。

3. 寄生電容影響信號速度

直角拐角等效為傳輸線上的容性負載。根據經驗公式：

（C為寄生電容，W為線寬，εr為介電常數，Z0為特征阻抗）

例如，4mil線寬的50Ω傳輸線，直角處寄生電容約0.01pF，可能使信號上升時間增加0.556ps。雖然對低速信號影響微小，但對高速信號（如10Gbps以上）可能致命。

4. 生產工藝隱患：酸角腐蝕與斷線風險

PCB蝕刻時，直角處容易聚集腐蝕液，導致銅箔過度腐蝕（俗稱“酸角陷阱”），增加斷線概率。即使現代工藝通過補銅修復，仍可能影響信號質量。

二、替代方案：如何優化布線角度？

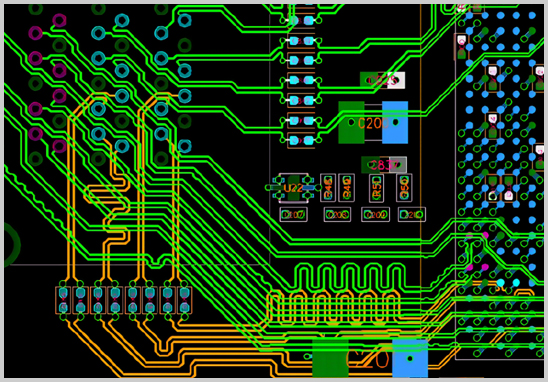

1. 45°或135°斜切走線

行業普遍推薦以45°或135°鈍角過渡，既能減少阻抗突變，又方便自動布線工具優化。

2. 圓弧走線：高頻電路的優選

對于射頻或超高速信號（如USB 3.1、PCIe），圓弧走線可進一步平滑阻抗變化，降低信號損耗。但需注意圓弧半徑不宜過小，否則可能引入新的寄生參數。

3. 關鍵設計規范

- 線寬一致性：避免拐角處線寬突變，確保阻抗連續。

- 焊盤出線方向：從焊盤長邊中心出線，減少焊接應力與貼片偏移。

- 包地與屏蔽：對時鐘信號等敏感線路進行包地處理，并打地孔隔離干擾。

三、不同場景下的布線策略

四、宏力捷電子的專業解決方案

作為深耕PCB設計行業的技術服務商，深圳宏力捷電子提供以下核心服務：

1. 全流程設計支持：從原理圖導入、布局優化到布線仿真，確保信號完整性與EMC合規。

2. 高難度板卡設計：支持20層以上多層板、BGA封裝（0.4mm間距）、盲埋孔工藝，解決直角布線等工藝痛點。

3. 生產對接保障：聯合合作板廠優化蝕刻參數，規避酸角陷阱等生產風險。

結語

PCB布線看似簡單，實則暗藏玄機。一個直角可能引發信號反射、EMI超標甚至生產良率下降。選擇專業的PCB設計公司，不僅能規避技術風險，還能提升產品可靠性。如果您正面臨高速電路設計、阻抗控制或EMC整改難題，歡迎聯系宏力捷電子——我們以技術為盾，助您的產品在市場中穩操勝券！
